Een low-shear batchmenger kiezen
Begin bij het selecteren van een low-shear batchmenger bij het materiaal, niet bij de machine. Voor vrij stromende, fragiele of warmtegevoelige poeders en stortgoederen moet het mengprincipe de vereiste menghomogeniteit bereiken met zo min mogelijk afschuiving, warmteontwikkeling en mechanische belasting.
Dit artikel beschrijft hoe materiaalgedrag de keuze voor low-shear batchmenging beïnvloedt en vergelijkt drie veelgebruikte mengertypes: conische schroefmengers, lintmengers en tuimelmengers. De nadruk ligt op vrij stromende materialen, waarbij segregatierisico, vulgedrag, ledigingsgedrag en deeltjesintegriteit vaak bepalend zijn voor de mengerkeuze.
Mengintensiteit afstemmen op materiaalgedrag
De selectie van een batchmenger voor stortgoederen vraagt om een beoordeling van het volledige proces. Receptuur, kwaliteitseisen, batchgrootte, mengtijd, materiaaleigenschappen, vulmethode en ledigingsgedrag bepalen samen welk mengertype en welk procesvenster nodig zijn voor een constante mengkwaliteit.

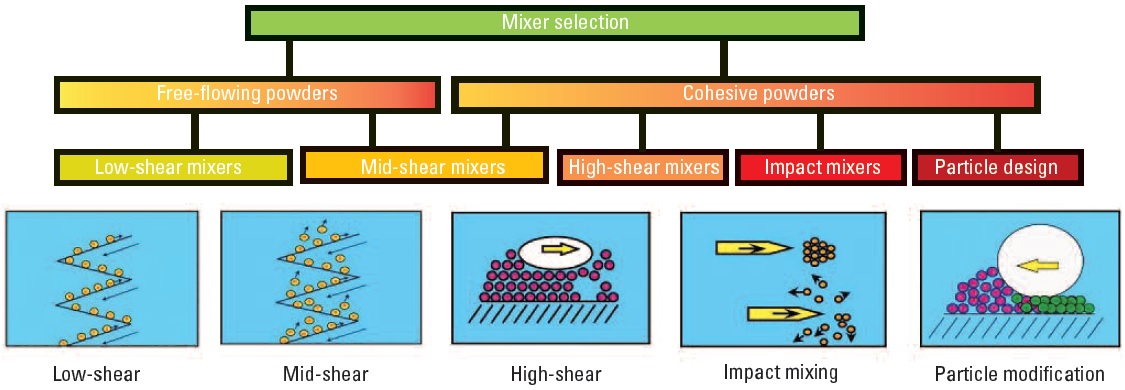

Een belangrijk selectiecriterium is of het materiaal vrij stromend of cohesief is. Batchmengers worden vaak ingedeeld op basis van de hoeveelheid afschuiving die zij tijdens het mengen op het materiaal uitoefenen. In het algemeen hebben cohesieve materialen meer mengenergie nodig om interparticulaire krachten te overwinnen, terwijl vrij stromende materialen vaak met een lagere mengintensiteit kunnen worden gemengd.
Een batchmenger kiezen
Low-shear mengen is een relatief geordend proces. De menger draait op lage snelheid en de deeltjes bewegen via gecontroleerde stromingspatronen door de mengkamer. Mid-shear en high-shear mengen brengen meer energie in het product en kunnen nodig zijn voor cohesieve poeders, moeilijk dispergeerbare ingrediënten of materialen waarbij de-agglomeratie vereist is.
Low-shear mengen is vaak geschikt voor vrij stromende, fragiele of warmtegevoelige materialen, mits het mengsel kan worden gehomogeniseerd zonder intensieve dispersie of de-agglomeratie.
Eigenschappen van vrij stromende materialen
Vrij stromende materialen hebben doorgaans lage interparticulaire wrijving en bewegen gemakkelijk onder invloed van zwaartekracht. Ze hebben vaak een relatief laag vochtgehalte en deeltjes met een lage aspect ratio. Ronde of compacte deeltjes stromen doorgaans gemakkelijker dan langwerpige of vezelachtige deeltjes, die in elkaar kunnen haken en de stroming belemmeren.
Ook deeltjesgrootte beïnvloedt het stromingsgedrag. Vrij stromende materialen kunnen deeltjesgroottes boven circa 75 µm hebben, hoewel het werkelijke stromingsgedrag ook afhangt van deeltjesvorm, dichtheid, vochtgehalte, oppervlakte-eigenschappen en elektrostatische effecten.
De storthoek kan een nuttige indicatie geven van het stromingsgedrag. Dit is de hoek die ontstaat wanneer materiaal op een vlak oppervlak wordt gestort. Een steilere hoop wijst meestal op hogere cohesie of meer weerstand tegen stroming, terwijl een vlakkere hoop duidt op gemakkelijker stromend materiaal.
Voor mengerselectie mag de storthoek niet los worden beoordeeld. Ook deeltjesgrootteverdeling, bulkdichtheid, segregatierisico, brosheid en ledigingsgedrag zijn belangrijk bij het kiezen van een low-shear batchmenger.
Segregatierisico bij vrij stromende materialen
Vrij stromende materialen zijn vaak gemakkelijk te verplaatsen, maar niet altijd gemakkelijk homogeen te houden. Wanneer ingrediënten verschillen in deeltjesgrootte, dichtheid, vorm of mobiliteit, kan het mengsel segregatie vertonen tijdens vullen, mengen, ledigen, transporteren of verpakken.

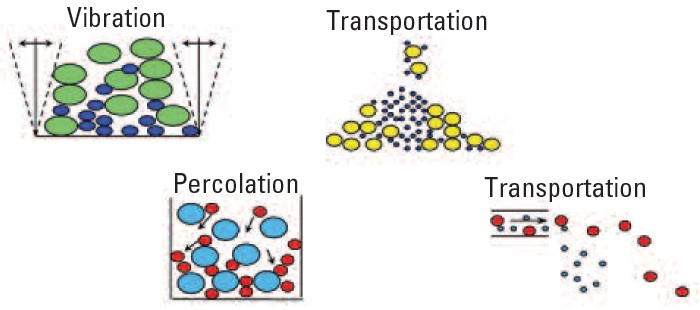

Segregatietypes
- Vibratiesegregatie kan optreden wanneer een vat of downstream procesdeel aan trillingen wordt blootgesteld. Grovere of lichtere deeltjes kunnen zich binnen de batch verplaatsen, waardoor de lokale samenstelling verandert.
- Percolatiesegregatie treedt op wanneer fijnere deeltjes door de ruimtes tussen grotere deeltjes bewegen. Hierdoor kunnen fijne deeltjes zich in één deel van de batch concentreren en grovere deeltjes in een ander deel.
- Transportsegregatie kan ontstaan wanneer materiaal uit een stortgoot, uitloop of transportsysteem valt. Grotere of dichtere deeltjes kunnen verder bewegen dan fijnere deeltjes, waardoor tijdens vullen of transport een ongelijkmatige verdeling ontstaat.
Segregatie is vooral relevant bij low-shear mengen, omdat een mild mengproces ongunstig vulgedrag, ongecontroleerde lediging of instabiel downstream transport niet altijd corrigeert. In sommige gevallen produceert de menger een homogeen mengsel, maar treedt direct na lediging opnieuw segregatie op.
Low-shear mengprincipes: convectie en diffusie
Low-shear batchmengers werken meestal op basis van convectie, diffusie of een combinatie van beide. Bij convectiemenging verplaatsen gedefinieerde stromingspatronen het materiaal door de ketel. Conische schroefmengers en lintmengers gebruiken convectieve beweging om materiaal van de ene zone naar de andere te transporteren. Bij diffusiemenging herverdelen deeltjes zich geleidelijk, vaak ondersteund door zwaartekracht. Tuimelmengers zijn typische diffusiemengers en kunnen goed werken voor eenvoudige, niet-segregerende mengsels met vergelijkbare deeltjeseigenschappen.
Convectiemenging zorgt voor actievere materiaalbeweging, maar maakt mengerontwerp, vulgraad, ledigingsontwerp en afdichtingsconfiguratie belangrijker. Diffusiemenging is mechanisch eenvoudig, maar heeft beperkingen. Wanneer ingrediënten sterk verschillen in deeltjesgrootte of bulkdichtheid, kan de haalbare homogeniteit beperkt zijn en kan overmengen leiden tot ontmenging.
Low-shear mengertypes
Voor low-shear mengen van vrij stromende materialen worden hier drie veelgebruikte mengertypes behandeld:
- conische schroefmengers
- lintmengers
- tuimelmengers
Elk type kan geschikt zijn, afhankelijk van materiaalgedrag, batchgrootte, segregatierisico, installatiebeperkingen en ledigingseisen.

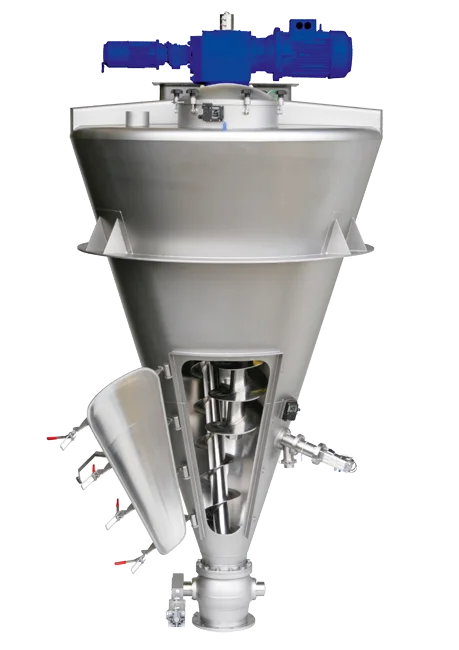

Conische schroefmenger
Een conische schroefmenger is een convectieve menger met een schroef die roteert en orbiteert in een stationaire, conische ketel. De schroef transporteert materiaal omhoog, waarna het door zwaartekracht terugstroomt door de conus. Zo ontstaat een continue circulatie met relatief lage afschuiving.
Het materiaal wordt meestal gevuld tot onder de orbitale arm van de schroef, zodat deze vrij door de ketel kan bewegen. De conische geometrie ondersteunt lediging via de bodemuitlaat, mits het materiaal voldoende stromingsgedrag heeft.
Voordelen van conische schroefmengers
Conische schroefmengers worden vaak toegepast voor milde convectieve menging van vrij stromende, fragiele of segregatiegevoelige poeders. De lage mengintensiteit kan helpen de deeltjesstructuur te beschermen en tegelijk de gewenste menghomogeniteit te ondersteunen.
De conische ketelvorm ondersteunt lediging via de bodemuitlaat. Dit kan productretentie verminderen ten opzichte van mengerontwerpen waarbij materiaal actief uit hoeken of dode zones moet worden verplaatst. Afhankelijk van het ontwerp kan de schroef vrijdragend zijn uitgevoerd, zonder lagers en afdichtingen onder het materiaalniveau.
Conische schroefmengers kunnen ook geschikt zijn voor grote batchvolumes, afhankelijk van product, ketelgrootte en mechanisch ontwerp.
Beperkingen van conische schroefmengers
Conische schroefmengers zijn doorgaans hoger dan veel horizontale mengerontwerpen. Dat kan een beperking zijn in productieruimtes met beperkte inbouwhoogte.
Cohesieve of kleverige materialen kunnen aan de schroef of ketelwand hechten. Dit kan de reinigingsbehoefte vergroten of het risico op overdracht tussen batches verhogen. Bij zeer grote mengers kan aanvullende mechanische ondersteuning nodig zijn, wat invloed kan hebben op de afdichtingsconfiguratie en het productcontactontwerp.
Lintmenger
Een lintmenger is een convectieve menger met een roterend lint- of schroefelement in een stationaire ketel. Het mengelement verplaatst materiaal radiaal en axiaal, waardoor circulatiepatronen in de ketel ontstaan.
Lintmengers zijn beschikbaar in verschillende configuraties en kunnen worden aangepast aan specifieke toepassingen. Mogelijke uitvoeringen zijn onder meer enkel- of dubbelassige ontwerpen, aangepaste lintgeometrie, peddel-elementen of andere roerderconfiguraties.
Voordelen van lintmengers
Lintmengers kunnen effectief zijn voor materialen met verschillen in deeltjesgrootte of bulkdichtheid, mits roerderontwerp en vulgraad op de toepassing zijn afgestemd. De actieve convectieve beweging kan helpen ingrediënten te herverdelen die moeilijk uitsluitend via diffusie te mengen zijn.
Ze zijn beschikbaar in uiteenlopende afmetingen en uitvoeringen, waardoor ze geschikt kunnen zijn voor toepassingen waar gecontroleerde materiaalbeweging, kortere mengtijden of aangepaste roerdergeometrie nodig zijn.
Beperkingen van lintmengers
Bij veel lintmengerontwerpen bevinden asafdichtingen zich dicht bij of in de productzone. Fijne of abrasieve materialen kunnen in het afdichtingsgebied terechtkomen wanneer geen geschikte afdichtingsoplossing wordt gekozen.
Ledigen kan ook uitdagender zijn dan bij een conische ketel. Materiaal verlaat de menger meestal via een bodemuitlaat, maar product kan in de ketel achterblijven wanneer het ledigingssysteem niet zorgvuldig is ontworpen. Grote openingen kunnen de lediging verbeteren, maar snelle lediging kan het segregatierisico tijdens transfer verhogen.
Lintmengers kunnen bovendien meer mechanische actie op het materiaal uitoefenen dan sommige andere low-shear mengertypes. Dit kan gunstig zijn voor de mengefficiëntie, maar minder geschikt voor zeer fragiele of sterk afschuifgevoelige materialen.

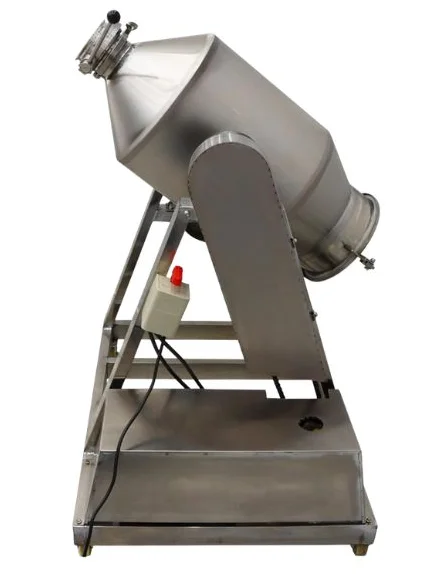

Tuimelmenger
Een tuimelmenger is een diffusiemenger waarin een gedeeltelijk gevuld vat rond zijn horizontale as draait. Tijdens rotatie wordt materiaal door wrijving tegen de wand meegenomen en valt het vervolgens terug door het materiaalbed.
De mengactie is mild en mechanisch eenvoudig. Er bevinden zich geen interne roerders in de productzone, wat nuttig kan zijn voor fragiele materialen en eenvoudige mengsels.
Voordelen van tuimelmengers
Tuimelmengers zijn eenvoudig, gesloten en relatief gemakkelijk te onderhouden. Omdat er geen interne bewegende delen in contact staan met het product, zijn er minder contactpunten die fragiele deeltjes kunnen beschadigen of product kunnen vasthouden.
Ze kunnen effectief zijn voor niet-segregerende mengsels met vergelijkbare deeltjesgrootte, deeltjesvorm en bulkdichtheid. De milde tuimelbeweging kan een acceptabele mengkwaliteit bereiken zonder veel afschuiving in te brengen.
Beperkingen van tuimelmengers
Tuimelmengers zijn minder geschikt voor segregatiegevoelige mengsels. Wanneer ingrediënten sterk verschillen in deeltjesgrootte of dichtheid, kan de mengkwaliteit een grens bereiken en daarna afnemen wanneer te lang wordt gemengd.
Procesintegratie kan ook complexer zijn. Omdat het vat zelf beweegt, moet de menger tijdens vullen en ledigen meestal worden losgekoppeld of met speciale koppelingen worden aangesloten. Dit kan containment, automatisering en integratie met upstream en downstream apparatuur bemoeilijken.
Rotatiesnelheid is een kritische procesvariabele. Bij een te lage snelheid kan het mengen inefficiënt zijn. Bij een te hoge snelheid kan het materiaal onvoldoende cascaderen, waardoor de mengprestatie afneemt en het risico op een ongemengde batch toeneemt.
Low-shear batchmengers vergelijken
Voor eenvoudige, niet-segregerende mengsels kan een tuimelmenger een economische en milde oplossing zijn. Dit type is vooral geschikt voor vrij stromende materialen met beperkte verschillen in deeltjesgrootte, dichtheid of stromingsgedrag.
Voor milde convectieve menging, efficiënte lediging en grotere batchvolumes is een conische schroefmenger vaak een sterke optie. Dit type is vooral relevant wanneer productbescherming, lage energie-inbreng en gecontroleerde lediging belangrijk zijn.
Voor toepassingen die meer actieve convectieve beweging vereisen, kan een lintmenger geschikt zijn. Dit type kan nuttig zijn wanneer ingrediënten verschillen in deeltjesgrootte of bulkdichtheid, maar ledigingsontwerp en afdichtingsconfiguratie vragen dan extra aandacht.
In de praktijk moet mengerselectie niet alleen op het mengertype worden gebaseerd. De meest geschikte keuze hangt af van hoe het materiaal zich gedraagt tijdens vullen, mengen, ledigen en downstream handling.
Praktische selectiecriteria
Beoordeel bij het selecteren van een low-shear batchmenger de volgende procesfactoren:
- stromingsgedrag en storthoek
- deeltjesgrootteverdeling
- deeltjesvorm en aspect ratio
- verschillen in bulkdichtheid tussen ingrediënten
- vochtgehalte
- brosheid of deeltjesfragiliteit
- segregatieneiging
- vereiste mengtijd
- batchgrootte en vulgraad
- ledigingsgedrag
- reinigbaarheid en productwissels
- integratie met upstream en downstream apparatuur
- beschikbare inbouwhoogte en footprint
Deze factoren moeten in samenhang worden beoordeeld. Een menger die tijdens het mengen goed presteert, kan alsnog ongeschikt zijn wanneer hij ledigingsproblemen veroorzaakt, product vasthoudt of segregatie tijdens transfer versterkt.

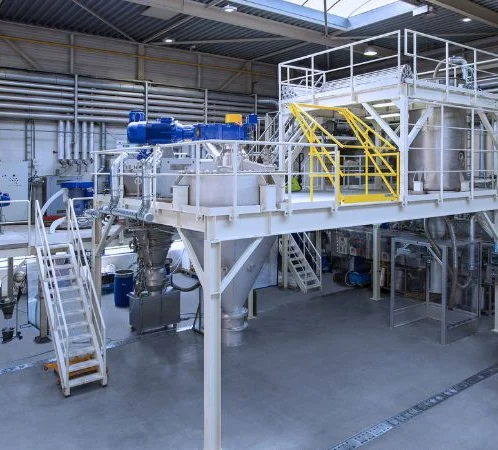

Procesproeven en mengerselectie
De selectie van een low-shear batchmenger wordt bij voorkeur gevalideerd met representatief materiaal. Testen kunnen helpen om menghomogeniteit, segregatiegedrag, vulgraad, ledigingsgedrag, reinigingseisen en gevoeligheid voor afschuiving te beoordelen.
De resultaten vormen een praktische basis voor apparatuurselectie, procesconfiguratie en scale-up. Bij segregatiegevoelige materialen moeten testen ook vullen, lediging en downstream handling meenemen, omdat de mengkwaliteit na het verlaten van de menger kan veranderen.
Lees meer
Praat met onze experts
Beoordeel materiaalgedrag, mengerselectie en procesconfiguratie voor low-shear batchmenging van poeders en stortgoederen.
Gerelateerde mengtechnologieën
FAQ – Low-shear batchmengen
Wat is low-shear batchmengen?
Welke materialen zijn geschikt voor low-shear mengen?
Low-shear mengen is doorgaans geschikt voor vrij stromende poeders met lage cohesie, beperkt vochtgehalte en voorspelbaar stromingsgedrag. Fragiele of afschuifgevoelige deeltjes kunnen ook baat hebben bij een mild mengproces.
Wanneer is een conische schroefmenger geschikt?
Een conische schroefmenger wordt vaak overwogen wanneer milde convectieve menging, efficiënte lediging en beperkte productdegradatie belangrijk zijn. Dit type kan geschikt zijn voor vrij stromende, fragiele of segregatiegevoelige poeders.
Wanneer is een lintmenger geschikt?
Een lintmenger kan geschikt zijn wanneer een vrij stromend mengsel meer actieve convectieve beweging nodig heeft dan een tuimelmenger kan bieden. Dit type kan nuttig zijn bij ingrediënten met verschillen in deeltjesgrootte of bulkdichtheid, mits ledigingsgedrag en afdichtingsontwerp goed worden beoordeeld.
Wanneer is een tuimelmenger geschikt?
Een tuimelmenger is geschikt voor eenvoudige, niet-segregerende mengsels waarbij milde diffusiemenging voldoende is. Dit type is minder geschikt voor mengsels met grote verschillen in deeltjesgrootte of bulkdichtheid.
Waardoor ontstaat segregatie bij low-shear batchmengen?
Segregatie kan optreden wanneer deeltjes verschillen in grootte, dichtheid, vorm of mobiliteit. Dit kan gebeuren tijdens vullen, trilling, mengen, ledigen, transfer of verpakken.
Kan low-shear mengen worden gebruikt voor cohesieve poeders?
Cohesieve poeders hebben meestal meer mengenergie nodig dan vrij stromende poeders. Low-shear mengen kan mogelijk zijn wanneer de cohesie beperkt is of wanneer extra menghulpmiddelen worden toegepast, maar mid-shear of high-shear mengen is vaak geschikter voor de-agglomeratie of intensieve dispersie.
