ATEX is het Europese kader voor explosiegevaarlijke omgevingen. Het heeft betrekking op apparatuur en beveiligingssystemen voor gebruik in explosiegevaarlijke gebieden, en op bedrijfsverplichtingen zoals zonering, risicobeoordeling en documentatie.
Menu
KENNISBANK
Process technologies for tomorrow.
Stofexplosieveiligheid in poederverwerking
Beoordeel stofexplosieveiligheid in poederverwerking vanuit de interactie tussen materiaalgedrag, installatieontwerp en procescondities. In systemen voor fijne poeders kunnen kleine veranderingen in vochtgehalte, deeltjesgrootteverdeling, transportcondities of uitstroomgedrag al invloed hebben op de vorming van brandbare stofwolken en de kans op ontsteking. Voor installaties met Hosokawa Micron-apparatuur wordt stofexplosieveiligheid daarom benaderd als proces- en systeemvraagstuk.
ATEX en IECEx bieden belangrijke kaders. Effectieve risicobeperking hangt echter af van hoe veiligheidsmaatregelen worden toegepast op het poederproces: bij overstortpunten, filters, drogers, molens, afvoerpunten, procesinterfaces en de beheersing van elektrostatische lading. ATEX-richtlijn 2014/34/EU heeft betrekking op apparatuur en beveiligingssystemen voor gebruik in potentieel explosieve atmosferen. IECEx is het IEC-certificeringssysteem voor normen rond apparatuur die wordt toegepast in explosieve atmosferen.
Hoe stofexplosies ontstaan in poederverwerking

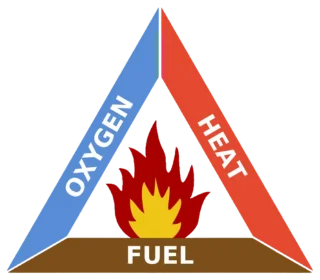

Voor een stofexplosie zijn drie elementen nodig: brandbare stof, zuurstof en een ontstekingsbron. In poederverwerking is het brandbare materiaal vaak aanwezig als een verspreide stofwolk. Zuurstof is meestal aanwezig in de omgevingslucht. De centrale technische vraag is daarom waar ontstekingsbronnen kunnen ontstaan tijdens normaal bedrijf, opstarten, stilleggen, reinigen of afwijkende procescondities.
Elektrostatische oplading is een veelvoorkomend ontstekingsrisico in poederverwerkingssystemen. Fijne deeltjes die door mengers, drogers, molens, filters, kleppen of transportsystemen bewegen, kunnen door wrijving en scheiding elektrostatische lading opbouwen. Wanneer deze lading niet veilig kan worden afgevoerd via aarding, potentiaalvereffening of gecontroleerde ontladingspaden, kan een vonkontlading ontstaan die een brandbare stofwolk ontsteekt.
Stofexplosierisico’s worden vaak eerst zichtbaar via procesverschijnselen, voordat ze als formele compliance-kwestie naar voren komen. Typische signalen zijn stofuittreding, filteroverbelasting, productopbouw, instabiel uitstroomgedrag, onverwachte hotspots of terugkerende vervuiling rond overstortpunten. In veel gevallen ligt de oorzaak niet bij één component, maar in de wisselwerking tussen poedergedrag, bedrijfscondities en installatie-interfaces.
ATEX en IECEx begrijpen
ATEX en IECEx worden vaak gebruikt als verzamelbegrippen voor explosieveiligheid in industriële installaties, maar ze hebben niet dezelfde functie.

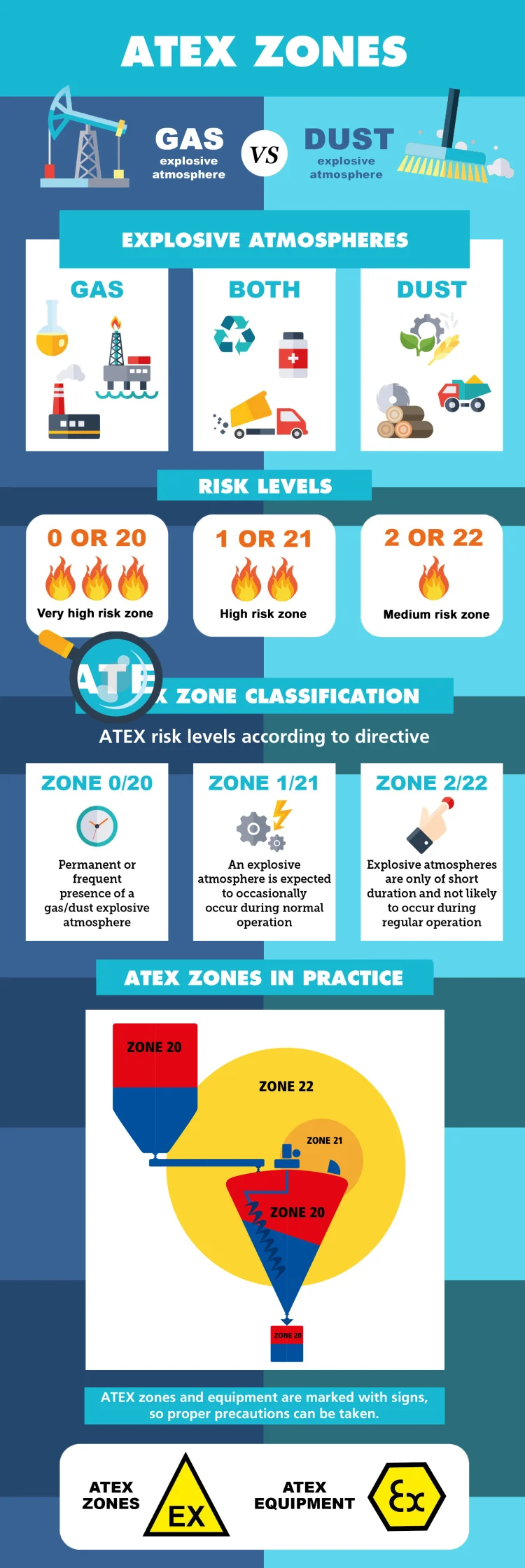

ATEX is het Europese kader voor apparatuur, beveiligingssystemen en werkplekken in explosiegevaarlijke omgevingen. Het omvat eisen aan apparatuur en beveiligingssystemen, maar ook bedrijfsverplichtingen zoals zonering, risicobeoordeling en documentatie. ATEX-richtlijn 2014/34/EU definieert essentiële veiligheids- en gezondheidseisen en conformiteitsbeoordelingsprocedures voordat producten op de EU-markt worden gebracht.
IECEx is een internationaal certificeringssysteem van de IEC voor normen rond apparatuur die wordt gebruikt in explosieve atmosferen. Het systeem wordt gebruikt om aan te tonen dat apparatuur, diensten of personen voldoen aan gedefinieerde eisen voor toepassing in explosiegevaarlijke omgevingen.
Vanuit procestechnisch perspectief ondersteunen beide kaders dezelfde operationele doelen: ontstekingsbronnen voorkomen, de kans op gevaarlijke stofwolken waar mogelijk beperken en beschermingsmaatregelen toepassen die aansluiten op de werkelijke procescondities.
Stofexplosieveiligheid is een systeemvraagstuk
Stofexplosierisico’s ontstaan zelden door één machine los van de rest van het proces. Een poederverwerkingslijn kan in een hoger risicoprofiel terechtkomen door de combinatie van materiaaleigenschappen, luchtbeweging, filtratie, uitstroomgedrag, afzettingen, onderhoudsroutines en dagelijkse bedieningspraktijk.
Een menger, droger, molen of filter kan als afzonderlijke component correct zijn gespecificeerd, terwijl de interfaces tussen processtappen toch risico’s veroorzaken. Voorbeelden zijn stofwolken bij vul- en afvoerpunten, productopbouw in dode zones, ongecontroleerde luchtinslag, onvoldoende explosie-isolatie tussen procesdelen of elektrostatische oplading tijdens producttransport.
Daarom: stofexplosieveiligheid moet de processtroom volgen. Een beoordeling op systeemniveau helpt vast te stellen waar brandbare stofwolken kunnen ontstaan, waar afzettingen zich kunnen ophopen en welke ontstekingsbronnen in de praktijk realistisch aanwezig zijn. Ook maakt deze benadering onderscheid tussen maatregelen die vooral de documentatie verbeteren en maatregelen die het risico tijdens dagelijkse productie daadwerkelijk verlagen.
Praktische technische maatregelen
Maatregelen voor stofexplosiepreventie en -beveiliging moeten worden gekozen op basis van het risicomechanisme dat in het proces is vastgesteld. In poeder- en bulkgoedsystemen kunnen onder meer de volgende maatregelen relevant zijn:
- aardings- en potentiaalvereffeningsconcepten om elektrostatische oplading te beheersen
- containment- en overstortontwerp om stofuittreding te beperken
- gecontroleerd afvoerontwerp om instabiele poederstroming of productopbouw te voorkomen
- inertisering wanneer zuurstofreductie noodzakelijk is
- gecertificeerde beveiligingssystemen zoals explosieontlasting, explosie-isolatie of explosieonderdrukking
- beoordeling van filters, afvoerpunten, transportsystemen en installatie-interfaces
- actualisering van documentatie bij gewijzigde bedrijfscondities of normen
De meest effectieve maatregelen zijn meestal de maatregelen die passen binnen de procesrandvoorwaarden. Veiligheidsverbeteringen moeten verenigbaar zijn met capaciteit, reinigbaarheid, onderhoudbaarheid, productkwaliteit en langetermijnbetrouwbaarheid van de installatie.
Beoordeling van bestaande Hosokawa Micron-installaties
Bestaande installaties kunnen opnieuw beoordeeld moeten worden wanneer materiaaleigenschappen veranderen, productiecondities worden aangepast, apparatuur wordt gewijzigd of praktijkervaring terugkerende afwijkingen laat zien. Zelfs één ongeschikte of niet-passende component in een verder compliant systeem kan invloed hebben op het veiligheidsconcept van de volledige installatie.
De ondersteuning van Hosokawa Micron op het gebied van stofexplosieveiligheid richt zich op installaties waarin Hosokawa Micron-equipment en -systemen worden gebruikt. Daardoor kunnen aanbevelingen worden afgestemd op het machineontwerp, de unit operations, het poedergedrag en de werkelijke bedrijfscondities van de installatie.
Een praktische beoordeling kan bestaan uit analyse van de actuele systeemconfiguratie, identificatie van risicorelevante interfaces, beoordeling van aarding en potentiaalvereffening, controle van beveiligingssystemen en aanbevelingen voor gerichte aanpassingen of upgrades.
Stofexplosieveiligheid bij nieuw systeemontwerp
Bij nieuwe poederverwerkingssystemen moet stofexplosieveiligheid al tijdens proces- en layoutontwikkeling worden meegenomen. Vroege aandacht voor explosiegevaarlijke zones, ontstekingsbronbeheersing, drukontlasting, explosie-isolatie, inertisering en equipment-interfaces beperkt de noodzaak voor latere aanpassingen.
Dit is vooral relevant bij geïntegreerde poederverwerkingssystemen waarin mengen, drogen, malen, agglomereren, classificeren, transporteren en filtreren worden gecombineerd. Veiligheidsmaatregelen moeten over de volledige proceslijn compatibel zijn, in plaats van alleen per afzonderlijke component te worden geoptimaliseerd.
Door explosieveiligheid vroeg in het systeemontwerp te integreren, kunnen proceseisen en beschermingsmaatregelen vóór installatie, inbedrijfstelling en documentatie goed op elkaar worden afgestemd.
Doorlopende compliance en proceswijzigingen
Stofexplosieveiligheid is geen eenmalige activiteit. Veranderingen in grondstoffen, deeltjesgrootteverdeling, vochtgehalte, doorzet, reinigingsroutines, filterprestaties of uitstroomgedrag kunnen het risicoprofiel van een poederverwerkingssysteem veranderen.
Ook wettelijke eisen en normen kunnen zich ontwikkelen. Daarom kan periodieke beoordeling nodig zijn, vooral wanneer apparatuur wordt aangepast, de productie wordt geïntensiveerd of het productspectrum verandert. Doorlopende aandacht voor stofexplosieveiligheid ondersteunt de bescherming van operators, installatiebeschikbaarheid en procesbetrouwbaarheid.
De rol van Hosokawa Micron
Hosokawa Micron combineert expertise in poederverwerking met praktische ervaring in equipment design, systeemintegratie en industriële bedrijfsvoering. Voor installaties met Hosokawa Micron-equipment en -systemen kunnen maatregelen voor stofexplosieveiligheid daardoor worden beoordeeld in relatie tot het werkelijke proces, niet alleen tot afzonderlijke componenten.
Ondersteuning kan bestaan uit gestructureerde installatiebeoordeling, technische aanbevelingen en praktische maatregelen voor bestaande systemen of nieuwe projecten met poederverwerkingsequipment van Hosokawa Micron.
Beoordeel uw stofexplosieveiligheid
Breng stofexplosierisico’s in uw Hosokawa Micron-installatie in kaart met ondersteuning van onze proces- en systeemspecialisten.
FAQ – Stofexplosieveiligheid, ATEX en IECEx
Wat is ATEX?
Wat is IECEx?
IECEx is het internationale IEC-certificeringssysteem voor apparatuur, diensten en personen die verband houden met explosieve atmosferen. Het systeem is gebaseerd op IEC-normen en ondersteunt internationale erkenning van apparatuur en diensten voor explosiegevaarlijke omgevingen.
Is IECEx hetzelfde als ATEX?
Nee. ATEX is Europese wetgeving, terwijl IECEx een internationaal certificeringssysteem is. Beide worden gebruikt in relatie tot explosieveiligheid, maar de juiste route hangt af van de locatie van de installatie, de projectscope en de vereisten voor markttoegang.
Waarom is elektrostatische oplading een risico in poederverwerking?
Fijne poeders in beweging kunnen door wrijving en scheiding elektrostatische lading opbouwen. Wanneer deze lading niet veilig wordt afgevoerd, kan zij ontladen als vonk en een brandbare stofwolk ontsteken.
Waar ontstaan stofexplosierisico’s meestal?
Risico’s ontstaan vaak op interfaces waar stofwolken kunnen ontstaan of afzettingen zich kunnen ophopen. Voorbeelden zijn vulpunten, afvoerpunten, filters, pneumatische transportsystemen, molens, drogers en overstortpunten tussen processtappen.
Kan stofexplosieveiligheid worden verbeterd zonder het volledige systeem te vervangen?
Vaak wel. Verbeteringen kunnen bestaan uit beter containment, aangepast overstort- of afvoerontwerp, verbeterde aarding en potentiaalvereffening of gerichte beveiligingsmaatregelen. De juiste aanpak hangt af van het vastgestelde risicomechanisme.
Ondersteunt Hosokawa Micron iedere poederverwerkingsinstallatie?
De ondersteuning van Hosokawa Micron op het gebied van stofexplosieveiligheid richt zich op installaties met Hosokawa Micron-equipment en -systemen. Daardoor kunnen aanbevelingen worden afgestemd op machineontwerp, procesgedrag en werkelijke bedrijfscondities.
Duurzame procestechnologie
Hosokawa Micron ontwikkelt processystemen voor poederverwerking met focus op energie-efficiëntie, procesoptimalisatie en langdurige operationele prestaties. Als ISO 14001-gecertificeerd bedrijf met een EcoVadis zilveren medaille stimuleren wij duurzame en energiezuinige poederverwerking.
